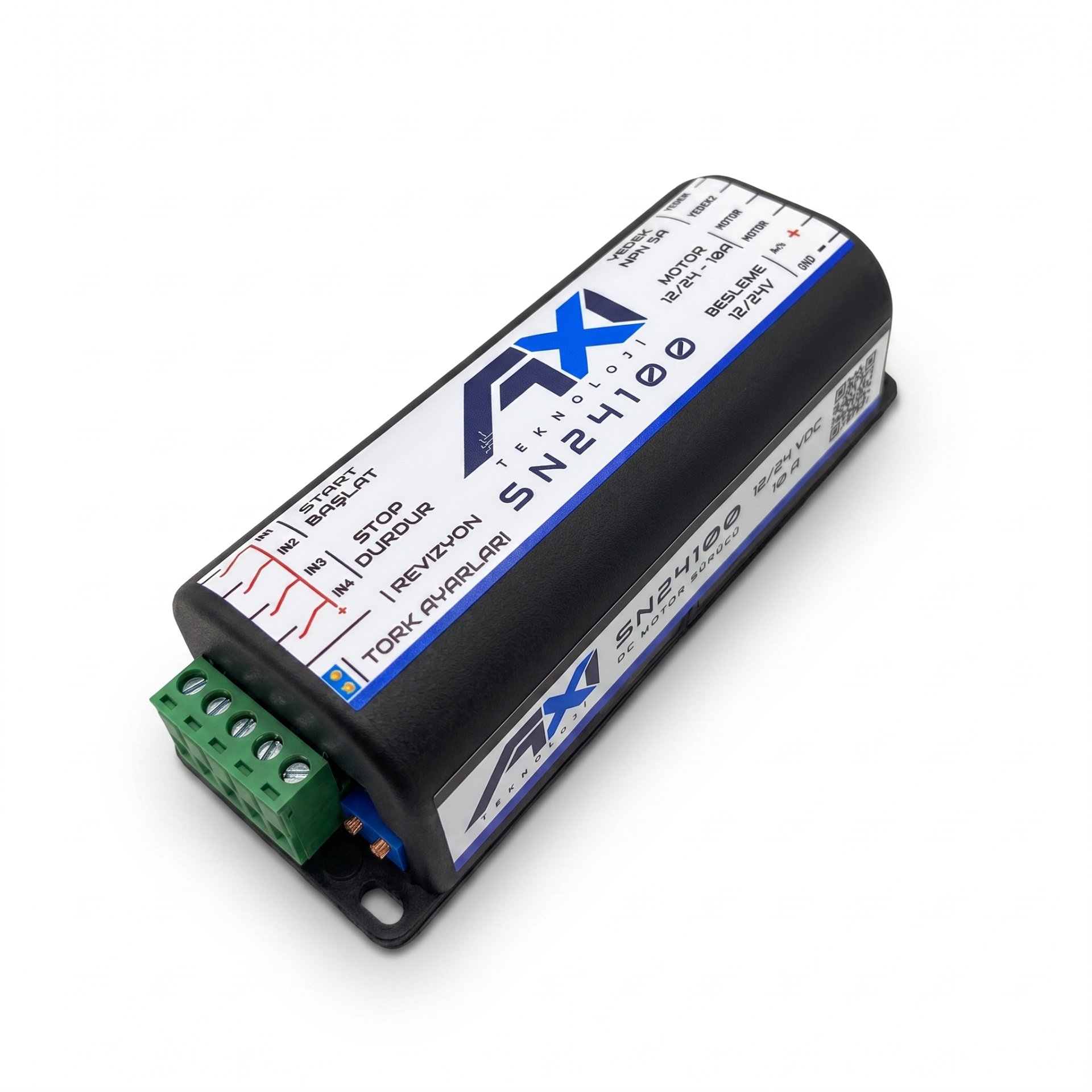

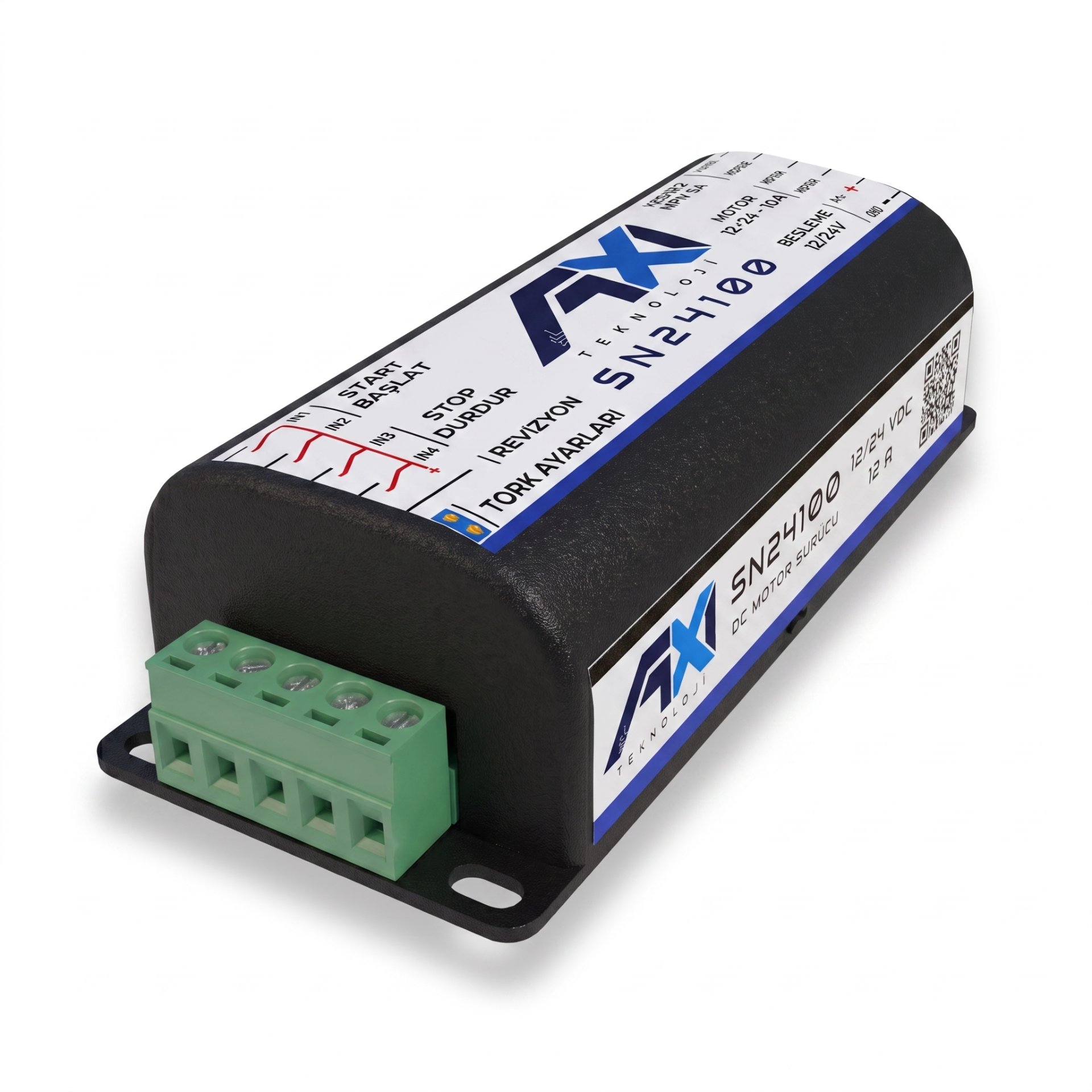

SN24100, 12/24V DC motorlar için geliştirilmiş, full MOSFET köprü çıkışlı ve her iki yön için ayrı ayarlanabilir tork limitine sahip bir DC motor hız ve yön kontrol modülüdür. Bu yöne özel tork limiti — AntiSwitch — hareket bir engele takıldığında ya da mekanik uca dayandığında motoru otomatik olarak durdurur; harici limit switch kablolamaya gerek kalmaz.
Kontrol, 4 dijital giriş (sağ yön start, sol yön start, sağ yön stop, sol yön stop) ve bunlarla birebir aynı görevi gören 4 tuşlu uzaktan kumanda ile sağlanır. Girişler 5-30V DC pozitif tetiklemeyle çalışır, bu sayede PLC çıkışından basit bir butona kadar geniş bir kontrol donanımıyla doğrudan uyumludur.
Bir Bakışta SN24100
Öne Çıkan Özellikler
Nasıl Çalışır?
Teknik Özellikler
| Model | SN24100 |
| Çalışma gerilimi | 12V / 24V DC |
| Sürekli akım | 10A (24V, 60°C ortam sıcaklığında test edilmiş değer) |
| Kalkış akımı | Anlık 25-30A'ya kadar tolere eder |
| Çıkış katı | Full MOSFET köprü, akım korumalı |
| Dijital girişler | 4 adet — sağ yön start · sol yön start · sağ yön stop · sol yön stop |
| Giriş sinyal seviyesi | 5-30V DC pozitif tetik, maks 3mA çekiş |
| AntiSwitch | Her iki yön için bağımsız ayarlı tork/akım limiti |
| Hız & rampa | Ayarlanabilir hız, soft start/stop rampa |
| Kumanda | 4 tuşlu uzaktan kumanda — dijital girişlerle aynı 4 fonksiyon |
| Koruma sınıfı | IP64 — toza tam korumalı, su sıçramasına dayanıklı |
| Bağlantı | Soket klemensli, çıkarılabilir |
| Garanti | 24 Ay |
Kullanım Alanları
| Sektör | Kazanım |
|---|---|
| Otomatik kapılar & bariyerler | Sürgülü/raylı sistemlerde AntiSwitch ile mekanik uca dayanınca otomatik durma. |
| Kompakt vinç ve kaldırma mekanizmaları | Yöne özel tork limiti ile aşırı yüklenmeden güvenli kaldırma/indirme. |
| Akıllı tarım & sera | Perde ve havalandırma motorlarında sınır anahtarsız, tork limitli hareket. |
| HVAC damper motorları | Uzaktan kumandalı, düşük akım tüketimli hassas pozisyon kontrolü. |
| Robotik & otomasyon | PLC uyumlu 5-30V dijital giriş ile doğrudan sinyal entegrasyonu. |
Set İçeriği
Garanti ve Destek
Sıkça Sorulan Sorular
AntiSwitch tam olarak ne yapıyor?
Her yön için ayrı ayarladığınız bir tork/akım limiti aşıldığında — yani motor mekanik bir uca dayanır ya da sıkışırsa — o yöndeki hareket otomatik olarak durur. Harici bir limit switch veya sensöre gerek kalmadan "dayanınca dur" emniyeti sağlar.
Encoder ya da pozisyon sensörü gerekiyor mu?
Hayır. SN24100 dijital giriş ve AntiSwitch tork limitiyle çalışır; encoder girişi bulunmaz. Kesin pozisyon geri beslemesi gereken uygulamalarda enkoder girişli modeller tercih edilmelidir.
Dijital girişlere ne bağlayabilirim?
5-30V DC pozitif tetikleyen, maks 3mA çeken herhangi bir kaynak: buton, röle çıkışı, PLC dijital çıkışı veya sensör. 4 giriş sırasıyla sağ start, sol start, sağ stop ve sol stop görevini üstlenir.
Uzaktan kumanda kablolu girişlerin yerini alıyor mu?
Hayır, ikisi birlikte çalışır. 4 tuşlu kumanda, dijital girişlerdeki 4 fonksiyonu (sağ/sol start-stop) kablosuz olarak tetikler; kablolu girişleriniz varsa onları da bağlı tutabilirsiniz.
IP64 hangi koşullara uygun?
IP64, kutunun toza tam korumalı olduğu ve her yönden gelen su sıçramalarına dayandığı anlamına gelir. Doğrudan suya daldırma veya yüksek basınçlı yıkama için uygun değildir.
Motor ne kadar akım çekebilir?
Çıkış katı 24V'ta ve 60°C ortam sıcaklığında 10A sürekli akımla test edilmiştir; kalkış anında görülen 25-30A'lık geçici akım darbelerini de tolere eder. Daha yüksek sürekli akım ihtiyacında AXI KS250 veya PT500 serisi değerlendirilebilir.
Tanıtım Videosu
SN24100 — AXI Teknoloji'nin yöne özel AntiSwitch tork limitli, 4 dijital girişli ve uzaktan kumandalı 12/24V DC motor hız ve yön kontrol modülü.
