AXI ELF-850, klasik hidrolik kontrollü traktörlerin arka kol sistemini elektronik kontrole dönüştüren dönüşüm kitidir — ELF-812 serisinin yeni nesli ve artık standart seri. İki adet HCT402 servo motor, pozisyon ve hassasiyet kollarını birbirinden bağımsız sürer; arka hidrolik kollar böylece %100 elektrikli hale gelir.
Kontrol, koltuğun yanındaki kollara uzanmadan tek joystick üzerinden yapılır. Motorlar ana üniteye RS-485 üzerinden doğrudan soketli bağlanır; kilitli ve contalı soket yapısı sayesinde ana ünite, joystick veya çamurluk switchleri sahada değiştirilip işe devam edilebilir.
Hassasiyet kolu da artık elektronik. ELF-812 yolun yarısındaydı: derinlik elektronik, draft kontrolü manuel kalıyordu. ELF-850'de hassasiyet motoru sistemin geri kalanından bağımsız çalışır — hassasiyet %100'de olsa bile Lift-O-Matik ayarınız çalışmaya devam eder.
Bir Bakışta ELF-850
Aktüatör
2× HCT402 servo motor
Kontrol Kolları
Pozisyon + hassasiyet (ikisi de elektronik)
Haberleşme
RS-485, doğrudan soketli
Tam Strok Süresi
1 saniyenin altında
Kalibrasyon
Otomatik, hafızalı
Garanti
3 Yıl + 10 Yıl Servis
ELF-812'den ELF-850'ye: Üç Belirleyici Fark
Hassasiyet kolu artık elektronik
ELF-812'de yalnızca pozisyon kolu elektronikti, hassasiyet (draft) kontrolü manuel kalıyordu. ELF-850'de arka kollar gerçekten %100 elektrikli — iki motor birbirinden bağımsız çalıştığı için hassasiyet ve Lift-O-Matik fonksiyonları birbirini kilitlemez.
Kendi üretimimiz HCT402 servo
İthal lineer motorun yerini, 8 yıldır sahada kanıtlanmış AXI üretimi HCT402 servo motor aldı — hem çok daha hızlı (tam strok 1 saniyenin altında) hem tedarik bağımlılığı olmadan.
Geri dönülebilir montaj
Kol yalnızca şanzımandan ayrılır, orijinal manuel kollar traktörün üzerinde kalır. Sahada arıza olursa ya da fikir değiştirirseniz, orijinal manuel sisteme istediğiniz an geri dönebilirsiniz.
Öne Çıkan Özellikler
Elektronik Lift-O-Matik
Joystick sağa: ayarlanan çalışma derinliğine iner. Sola: ayarlanan kaldırma sınırına kadar kalkar. Traktörünüzde bu özellik olmasa bile ELF-850 kazandırır.
Su almaz gövde
Şanzımana gizlenecek kompakt servo motor gövdesi; tazyikli su, çamur, yağ ve toz koşullarında uzun yıllar çalışır.
Soketli RS-485 bağlantı
Ana ünite, joystick veya çamurluk switchleri arızalanırsa sahada soketinden değiştirilip işe devam edilir — kablo lehimlemeye gerek yok.
Otomatik kalibrasyon
Çalışma aralığı montajda bir kez öğretilir, enerji kesilse de hafızada kalır. Motor yönü ters çalışırsa sahada switchler üzerinden düzeltilebilir.
Güvenlik öncelikli çamurluk switchleri
Ekipman bağlama/sökme işlemlerinde kullanılır; hız ayarından bağımsız olarak her zaman yavaş çalışır.
LED durum göstergesi
Motor hareket halindeyken yanıp söner, işlem tamamlandığında sabit yanar; Lift-O-Matik ve manuel son nokta ayrı renklerle (mor / mavi) gösterilir.
Nasıl Çalışır?
1
Monte edin
Motorlar, kolların şanzımana bağlandığı pim noktasına aparatlarla bağlanır; orijinal kollar traktör üzerinde kalır.
2
Kalibre edin
İki çamurluk switchine birlikte basılı tutup enerjiyi verin; motorlar çalışma aralığını öğrenip normal konumuna döner.
3
Joystick'le çalışın
İleri/geri ile manuel indir-kaldır; sağ/sol ile elektronik Lift-O-Matik — ayarlanan derinlik ve kaldırma sınırına otomatik gider.
4
Sırabaşında switch'le kaldırın
Çamurluk switchleri ekipman bağlama/sökmede kullanılır; güvenlik için her zaman yavaş çalışır.
Teknik Özellikler
| Motor tipi | HCT402 servo motor (2 adet) |
| Haberleşme | RS-485, ana üniteye doğrudan soketli bağlantı |
| Tam strok süresi | 1 saniyenin altında (pratikte ~0,5 sn) |
| Hassasiyet | En düşük hız kademesinde milimetre ölçeğinde |
| Kontrol girişleri | Oransal joystick + çamurluk switchleri |
| Ünite ayarları | Kaldırma sınırı, derinlik ayarı, kalibrasyon, hız ayarı |
| Ek ayar | Hassasiyet potansiyometresi (bağımsız) |
| Gövde | Su almaz — tazyikli su, çamur, yağ koşullarına dayanıklı |
| Garanti | 3 Yıl %100 Garanti + 10 Yıl Servis ve Bakım |
Çalışma gerilimi, koruma sınıfı (IP), motor boyutları/ağırlığı, tork kapasitesi ve uyumlu traktör modelleri henüz doğrulanmadı — bu değerler onaylandığında eklenecektir.
Kullanım Alanları
| Uygulama | Kazanım |
|---|---|
| Tarla işleri — pulluk | Hassas derinlik kontrolü ile tutarlı toprak işleme kalitesi. |
| Çizel & tırmık | Elektronik Lift-O-Matik sayesinde sırabaşı otomatik kaldırma-indirme. |
| Gübre serpme / pülverizasyon | Sabit yükseklik ve derinlik — homojen dağılım. |
| Römork & yük işleri | Joystick ile uzaktan hidrolik yönetimi, operatör konforu. |

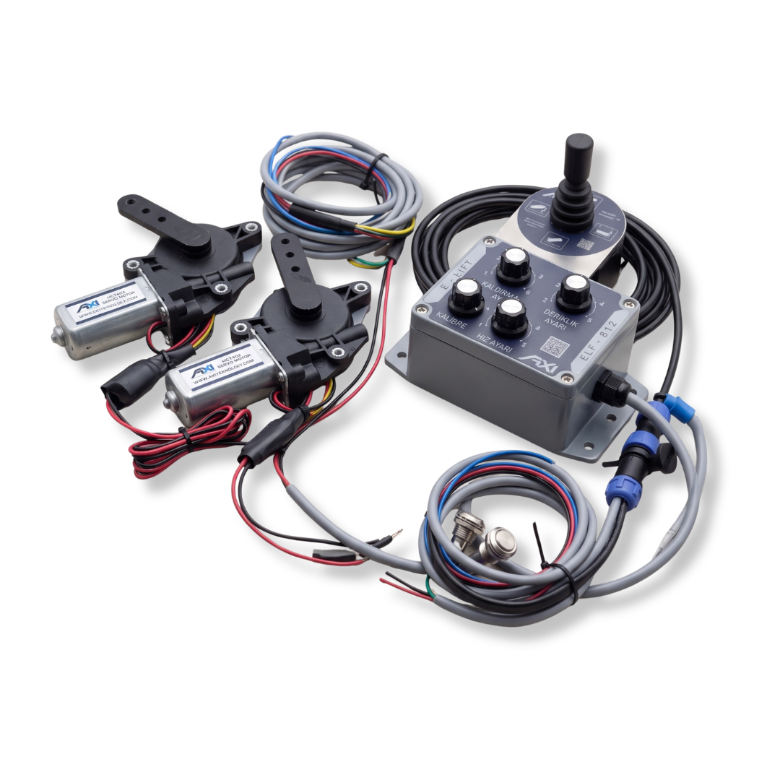

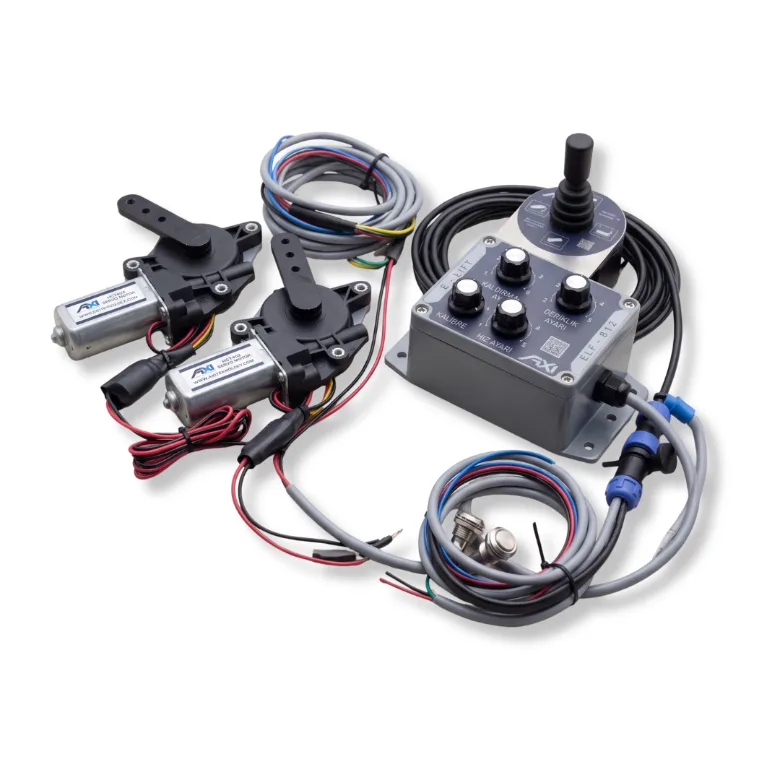

Set İçeriği
ELF-850 Ana Kontrol Ünitesi
2 Adet HCT402 Servo Motor
Joystick Kumanda Ünitesi
Çamurluk Switchleri
Motor Bağlantı Aparatları & Arka Montaj Sacları
Montaj Vidaları & Kablo Seti
Tanıtım Videosu
AXI ELF-850 — çift servo motorla arka kollarınız artık gerçekten %100 elektrikli.
